MIDI Drawbar Control Unit - under construction
Since old Hammond tone wheel organs are too big and heavy, both for our modest touring vehicle and the small venues were we usually play, I use a virtual organ instead. This is a computer program, running on a PC, played from a standard MIDI keyboard.
Check out the alternatives:
However, changing the sound by using the mouse and PC-keyboard is awkward during live gigs. So I decided to build a MIDI drawbar controller, supporting most of the functions on the real thing, and a couple of other functions as well. The shape and form of the enclosure was a puzzle for some time, when the idea of a miniature B3 enclosure popped up. That's the only shape that makes sense, really... It is made in pine, and will be veneered in cherry or mahogany.
This was going to be the first version, but I didn't like the drawbars from a Roland VK-7 and the generic switches. The electronics I built from an Elector project was also not really doing what I wanted, so the project was put on hold.

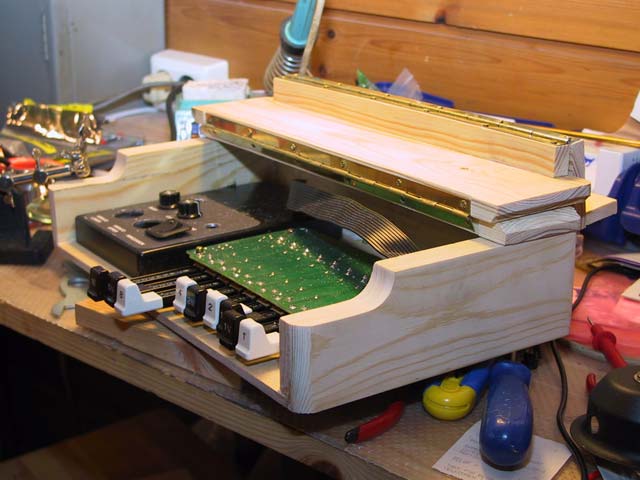

Pics of the first version:
New version:
Drawbars & switches from some old M3 organs have been acquired, and the project has been picked up again!

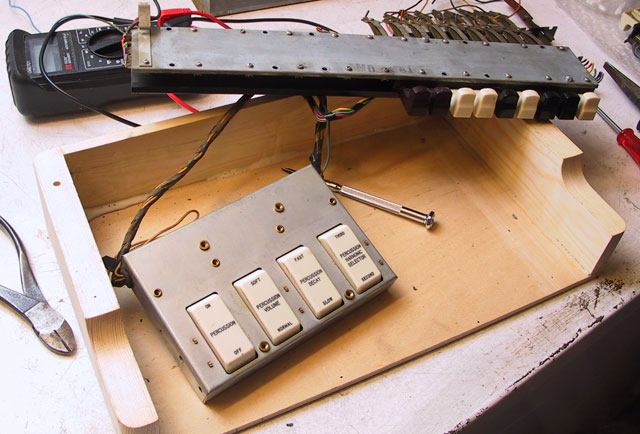

The drawbar unit will be split, and placed to the right of the perc switch assembly.

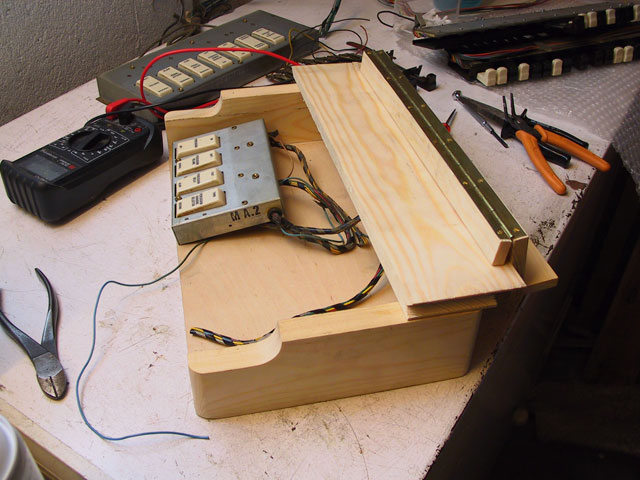

A new lid has been made. One of the hinges is still not in place, as the back corners have to be rounded first.
Another view of the cabinet and the perc switch unit
I'll use only the 2 vibrato switches from this assembly, so the big switch box will be parted, and a chorus/vib rotating switch will be added later.

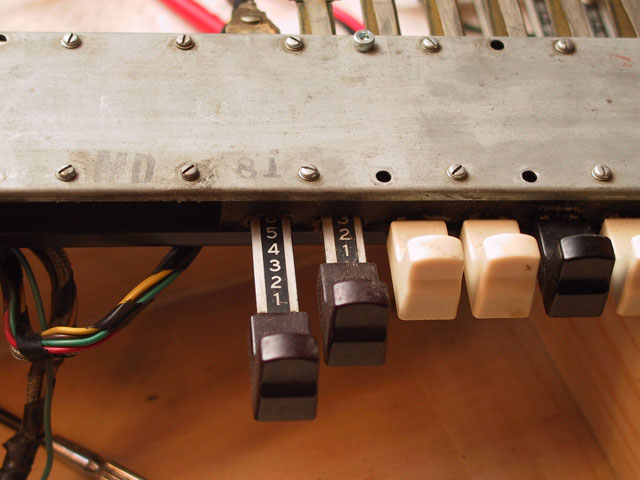

Real drawbars...

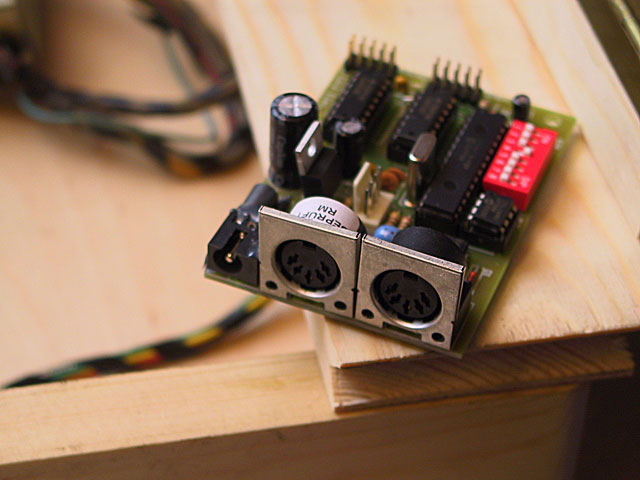

The MIDI-electronics are the Pocket Controller from German company Doepfer http://www.doepfer.de/pe.htm
UPDATE september 14:
The switches that will be used are sawn off from the large switch assembly, and mounted on top of the percussion switch box. The 9 drawbars is sawn off the long assembly.
The black covers are sawn to fit
The covers are fitted, and the units are placed in the wood cabinet.
Still more metal- and woodwork to do, but we're getting there.
Norwegian version:
Siden gamle Hammond-orgler er både store og tunge, og verken får plass i bandbilen eller på de fleste spillesteder vi opererer, nøyer jeg meg med å bruke en virtuell utgave. Det betyr et dataprogram som simulerer hele prosessen i et Hammond, med alle lyder og ulyder, og som kjører på en PC og spilles fra et MIDI-keyboard.
Her er linker til to av alternativene:
Men det er upraktisk å forandre lyden med mus og PC-tastatur når man spiller. Derfor begynte jeg å bygge en kontrollenhet, med de samme funksjonene som på et Hammond, i hvertfall de viktigste.
Utformingen av kassen voldte en del hodebry, før idéen om en B3-kasse i miniatyr dukket opp. Det er jo den eneste utformingen som holder! Den første versjonen bygges i furu, og vil bli finért i Cherrywood eller mahogny.
Den første utgaven var basert på drawbars fra Roland og elektronikk fra et bygg-selv prosjekt i bladet Elektor. Bryterne var fra Biltema, og var allerede i utgangspunktet ikke spesielt stilige. Jeg mistet etter hvert sansen for alle disse komponentene, og hele prosjektet ble parkert. I mellomtiden har jeg brukt knotter på keyboardet Evolution M-249C og senere spakene på en Evolution UC-33.
Siste nytt:
Jeg kom over 2 sett drawbars og et komplett sett brytere fra noen gamle M3 orgler for en billig penge (35 $). Da ble det straks mer inspirerende å begynne å mekke igjen! Elektronikken er ny, og kommer fra det tyske firmaet Doepfer.
